ARTIGO 20/40 | MÓDULO 5 – ANTEPROJETO
A sala de reunião tem a área prevista no programa, uma mesa central e oito cadeiras. Tudo parece resolvido. Até alguém afastar a cadeira para levantar e bloquear a passagem. O desenho acomodou o mobiliário, mas deixou de fora uma parte decisiva do projeto: o movimento das pessoas.
É no Anteprojeto que esse tipo de conflito precisa aparecer. Desenvolver o layout permite confrontar a geometria dos ambientes com as atividades que eles devem receber. Essa verificação orienta decisões que depois chegarão às instalações, à marcenaria e à obra.
A área informa quanto espaço existe. O layout ajuda a descobrir se esse espaço serve.
Desenhe também o espaço que o uso ocupa
Uma cama cabe no quarto, mas talvez impeça a abertura do closet. Uma bancada acomoda os equipamentos, mas pode deixar pouca superfície disponível para trabalhar. Um depósito recebe todas as estantes previstas e, ainda assim, dificulta retirar o material armazenado.
Para avaliar essas situações, represente mobiliário e equipamentos com dimensões coerentes com o que será utilizado. Depois, acrescente as áreas necessárias para abrir portas e gavetas, afastar cadeiras, operar equipamentos e circular.
O teste articula três camadas: o espaço ocupado pelo objeto, o espaço necessário para utilizá-lo e a passagem que precisa permanecer disponível. Uma mesma faixa pode atender a atividades alternadas; quando os usos são simultâneos, essa sobreposição pode gerar conflito.
Percorra mentalmente cada ambiente. Quem entra? Onde para? Quem precisa passar enquanto outra pessoa trabalha? Na recepção, considere a fila; na cozinha, os deslocamentos entre armazenamento, preparo e cocção. O fluxo que funciona na planta vazia pode desaparecer quando o ambiente começa a ser usado.
O programa precisa passar pelo teste
A relação com o Programa de Necessidades é direta. Se o requisito é receber oito pessoas, distribuir oito cadeiras constitui apenas o início da verificação. É preciso avaliar acesso aos lugares, afastamento dos assentos, circulação e utilização dos equipamentos de apoio.
Faça isso em todos os ambientes e pavimentos, inclusive depósitos e salas técnicas. Em uma lavanderia ou laboratório, o equipamento pode orientar o próprio dimensionamento do espaço, a posição das portas e as necessidades de infraestrutura.
Considere também entrada, instalação e manutenção dos equipamentos. Uma máquina pode caber em sua posição final e não passar pelo acesso previsto, ou ficar sem espaço para uma intervenção técnica.
Quando nenhuma configuração atende ao uso, retome as premissas. Talvez falte área, algum equipamento tenha sido esquecido ou existam atividades incompatíveis no mesmo ambiente. Revisar o programa nessa etapa evita transformar uma premissa inadequada em paredes construídas.
Ergonomia e acessibilidade entram nessa conta
Verificar o layout exige observar aproximação, manobra, alcance e conforto de utilização. Uma entrada acessível perde parte de sua função se o mobiliário impede que a pessoa chegue à mesa ou utilize os equipamentos.
As medidas precisam responder aos usuários, às atividades e aos requisitos aplicáveis ao projeto. Não existe uma distância única capaz de resolver qualquer passagem ou situação de uso. Consulte as referências pertinentes e as informações dos fabricantes; complemente a planta com vistas ou cortes para verificar alturas e alcances.
Se o briefing pede flexibilidade, desenhe configurações alternativas. Teste se o ambiente continua funcionando quando mesas são agrupadas, postos aumentam ou usos são compartilhados. Verifique também se energia, dados e iluminação acompanham esses rearranjos.
O layout começa a orientar outras disciplinas
A posição de uma bancada com cuba orienta a alimentação de água e o esgoto. Uma estação de trabalho interfere em tomadas e dados. A distribuição das atividades informa decisões de iluminação, enquanto mobiliário e equipamentos precisam ser coordenados com climatização, forros e elementos de orientação.
Por isso, o layout deve amadurecer junto com o projeto. No Anteprojeto, ele permite testar alternativas e reconhecer interferências. À medida que as decisões são validadas, suas posições se consolidam. No Executivo, as informações precisam estar coordenadas com instalações e detalhamentos. A organização das entregas depende do escopo contratado, mas a troca entre disciplinas deve acompanhar esse desenvolvimento.
Nem tudo estará especificado no primeiro estudo. Trabalhe com dimensões plausíveis e registre o que ainda depende de confirmação. Essa pendência precisa permanecer visível para quem desenvolverá as etapas seguintes.
Uma alteração precisa chegar a todos os desenhos envolvidos
Imagine deslocar uma bancada depois de definir cuba, tomadas, luminária, marcenaria e revestimentos. O movimento na planta é simples; suas consequências podem atravessar diversas pranchas.

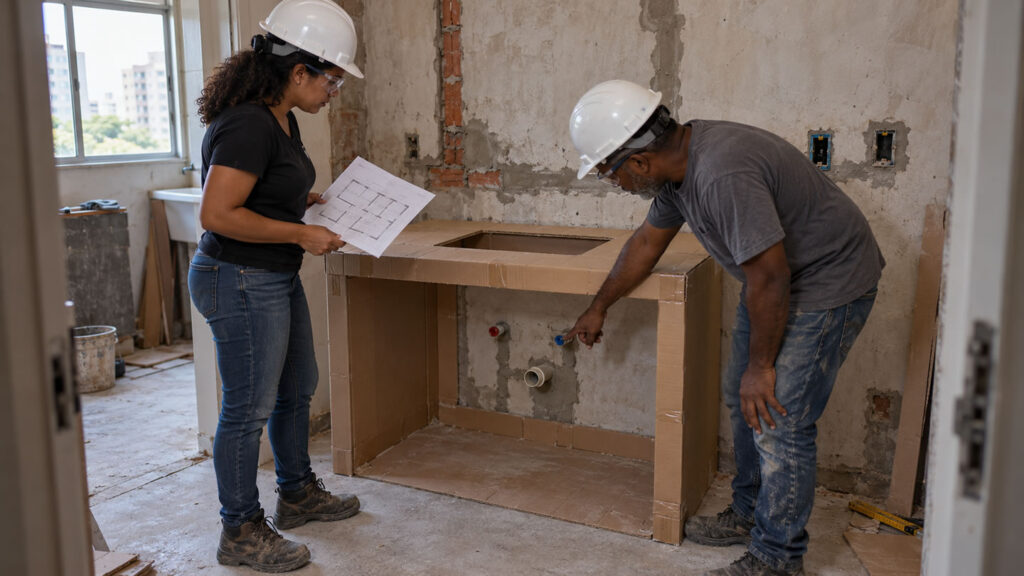

Ao validar a alteração, identifique os documentos afetados, comunique os projetistas envolvidos e confira a atualização das bases. Se a arquitetura muda e a hidráulica mantém a posição anterior, a obra recebe instruções incompatíveis. O resultado pode ser uma tubulação fora do gabinete ou a necessidade de refazer um acabamento.
Antes de encaminhar o layout, verifique: ele atende ao número de usuários? Permite abrir, operar e manter os elementos previstos? Preserva circulação e acessibilidade? As decisões relevantes chegaram às outras disciplinas?
O ganho desse trabalho está em transformar intenções em condições verificáveis. Cada conflito resolvido no Anteprojeto reduz a chance de transferir para a execução uma decisão que precisava ter sido tomada na mesa de projeto.
ERRO COMUM
Usar blocos genéricos sem conferir suas dimensões. Uma cadeira compacta ou um equipamento menor que o previsto pode produzir uma falsa sensação de espaço disponível. Confira as medidas e represente aberturas e áreas de uso. Se o modelo ainda não foi escolhido, registre a dimensão adotada como premissa a confirmar.
NA PRÁTICA

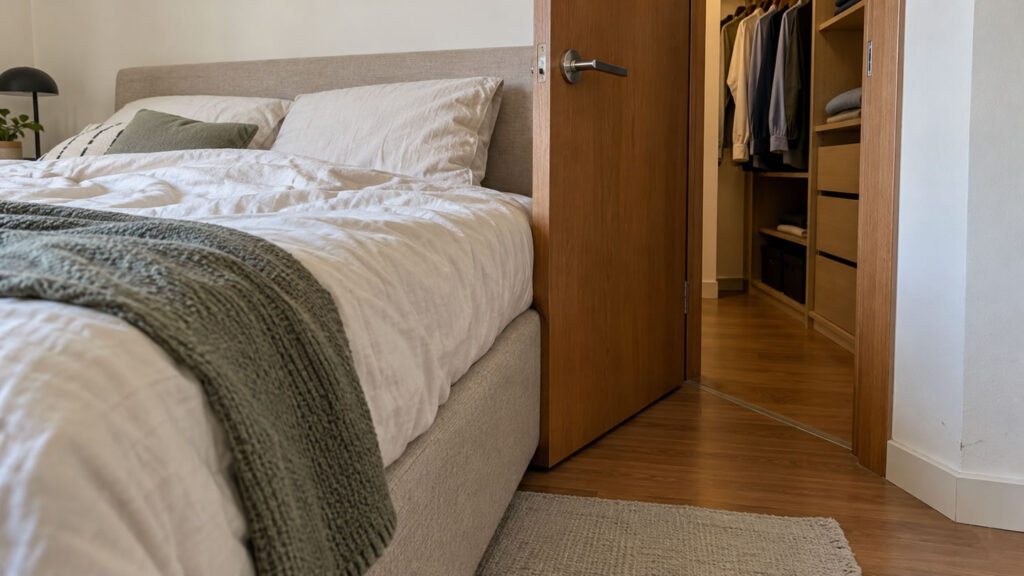

Em um exemplo hipotético, a porta do closet encontra a lateral da cama antes de abrir completamente. O quarto havia sido aprovado pela área total, com mobiliário apenas esquemático.
Ao representar as dimensões previstas e o arco de abertura, o arquiteto identifica o conflito ainda no Anteprojeto. Pode então estudar outra posição para a cama, rever o acesso ao closet ou ajustar o ambiente. A solução deve preservar a circulação e ser conferida com tomadas, iluminação e marcenaria antes de atualizar os documentos.
NO PRÓXIMO ARTIGO
Com o uso dos ambientes verificado, o próximo passo é confrontar essas decisões com o restante do edifício. Cortes, fachadas, cobertura e sistemas técnicos precisam responder à mesma arquitetura. Essa conexão conduz à compatibilização desde o início: descobrir interferências enquanto ainda é possível resolvê-las com menos retrabalho.
Próximo: Artigo 21 –
Texto de Álvaro Letelier
