ARTIGO 10/40 | MÓDULO 3 – CONHECENDO O TERRENO
Em reformas, ampliações e intervenções sobre edificações existentes, esse conflito é muito mais comum do que parece. Você recebe um jogo de desenhos antigos, encontra plantas organizadas, cotas aparentemente confiáveis e começa a desenvolver o projeto.
Só que, na primeira visita mais cuidadosa, ou pior, já durante a obra, descobre que uma porta foi deslocada, uma parede foi construída depois, outra desapareceu, a cobertura mudou e existe um quadro elétrico exatamente onde você havia previsto uma nova abertura.
Esse é o ponto central do levantamento cadastral: projeto antigo registra uma intenção; cadastro registra uma condição existente.
Por isso, ter uma planta não significa necessariamente conhecer o edifício.
Um projeto aprovado, um Executivo antigo ou mesmo um desenho usado durante a construção pode ser uma excelente referência inicial. Mas entre o que foi desenhado e o que existe hoje podem ter acontecido reformas, ampliações, adaptações improvisadas, mudanças em instalações, substituição de esquadrias e alterações executadas sem qualquer atualização documental.
Projetar diretamente sobre essa base é transformar uma hipótese em certeza.
E, em projeto executivo, isso costuma aparecer mais adiante como “problema de obra”.
O cadastro é a base de verdade do projeto
O levantamento cadastral é o registro atualizado daquilo que realmente existe: paredes, vãos, níveis, alturas, esquadrias, cobertura, elementos construtivos aparentes e infraestruturas relevantes.
Ele não serve apenas para “desenhar o imóvel de novo”.
Serve para criar uma base confiável sobre a qual todas as decisões posteriores poderão ser tomadas.
Por isso, medir apenas largura e comprimento dos ambientes é insuficiente. Plantas mostram relações horizontais. Cortes revelam alturas, desníveis, vergas, peitoris e forros. Fachadas ajudam a compreender aberturas e relações externas. A cobertura pode interferir diretamente em ampliações, instalações ou soluções estruturais.
Conhecer uma edificação existente exige reconstruí-la mentalmente em três dimensões, mesmo quando os documentos finais são bidimensionais.
E há outro ponto que costuma ser esquecido: o edifício não é feito apenas de arquitetura.
Quadros elétricos, reservatórios, equipamentos de climatização, geradores, centrais de gás e outras infraestruturas também ocupam espaço e condicionam o projeto. Um quadro instalado na parede “ideal” para uma nova abertura pode transformar uma decisão aparentemente simples em uma sequência de compatibilizações, remanejamentos, custos e alterações de prazo.
O problema aparece na porta.
Mas começou na informação que não foi levantada.
Não meça sem saber para quê
O nível de detalhamento do levantamento deve conversar com o tipo de intervenção prevista.
Uma pequena reforma de recepção provavelmente não exige o mesmo nível de investigação que uma reconfiguração completa com novas instalações, demolições e ampliação.
Isso muda a maneira de levantar.
Quanto maior a interferência sobre o existente, maior precisa ser o conhecimento sobre ele.
Vale registrar dimensões horizontais, espessuras, vãos, níveis, alturas, esquadrias e elementos construtivos relevantes. Também é importante conferir se as medidas parciais fecham com as dimensões gerais.
Dois centímetros aqui e três ali parecem pouco. Mas, acumulados ao longo de uma sequência de ambientes, podem deslocar uma marcenaria, prejudicar o alinhamento de uma nova esquadria, reduzir um corredor ou inviabilizar um detalhe pensado sobre uma base incorreta.
O levantamento precisa fechar geometricamente.
Não basta que cada cômodo “pareça certo” isoladamente.
Fotografia também é informação
O registro fotográfico pode complementar muito bem o cadastro, desde que seja organizado.
Tirar centenas de fotos sem relação clara com planta, ambiente ou posição costuma gerar um arquivo enorme e pouco útil. Meses depois, quando surgir a pergunta “o que existe acima desse forro?”, ninguém consegue localizar a imagem certa.
Uma boa prática é relacionar as fotografias ao ambiente, à posição da tomada, ao sentido da câmera e ao elemento registrado.
Informação que não pode ser reencontrada quase equivale a informação perdida.
E isso vale também para BIM.
Modelar uma edificação existente em BIM pode trazer enormes vantagens de coordenação. Mas existe um risco importante: a aparência precisa do modelo pode esconder a fragilidade da informação de origem.
Uma parede perfeitamente alinhada no software não significa que foi corretamente medida em campo.
O modelo não melhora o dado.
Ele apenas organiza aquilo que recebeu.
ERRO COMUM
Aceitar plantas fornecidas pelo cliente como se fossem automaticamente fiéis à condição atual do edifício.
O erro acontece porque o documento parece tecnicamente convincente: tem cotas, paredes, cortes e até detalhes. Mas ele pode representar uma situação anterior, uma intenção de projeto ou simplesmente uma versão que nunca foi atualizada.
A consequência aparece quando arquitetura, estrutura e instalações começam a trabalhar sobre a mesma base errada. Nesse momento, o problema deixa de ser pontual: ele se espalha por todo o projeto.
O que não foi verificado precisa continuar sendo uma dúvida
Edificações existentes escondem informação.

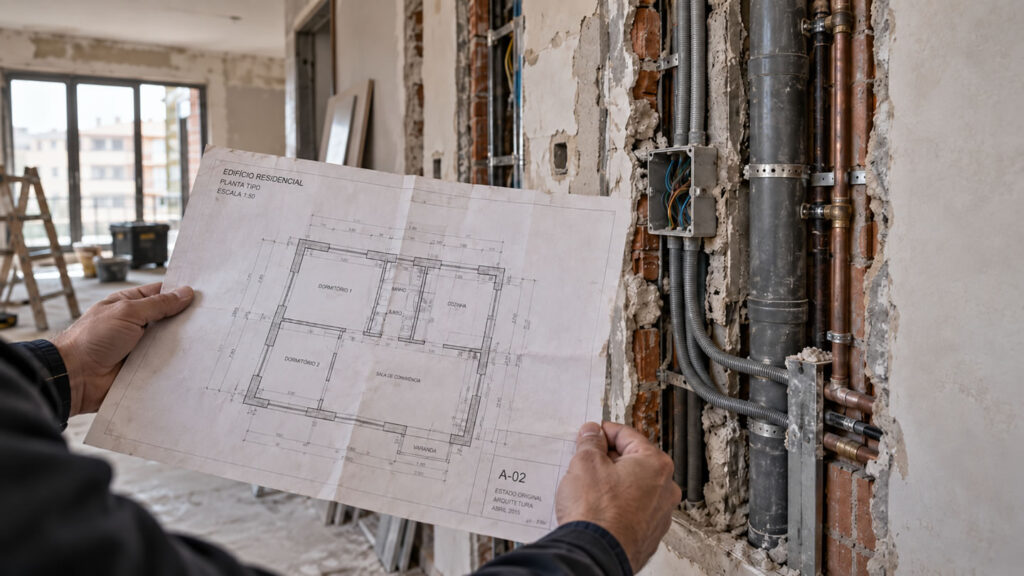

Tubulações passam dentro de paredes. Estruturas ficam revestidas. Instalações ocupam forros. Redes podem estar enterradas sob pisos.
Nenhum levantamento visual consegue revelar tudo.
O problema não é admitir esse limite. O problema é transformar uma suposição em dado cadastral.
Em reformas, vale distinguir três níveis de informação: o que foi verificado em campo, o que aparece apenas em documentação anterior e o que ainda é uma hipótese.
Essas três coisas não possuem o mesmo grau de confiabilidade.
Se determinada condição não puder ser confirmada sem abertura, inspeção específica ou documentação complementar, ela deve permanecer identificada como incerteza. Dependendo da importância dessa informação para o projeto, a confirmação poderá precisar acontecer antes da decisão arquitetônica ou ser programada para uma etapa posterior.
A falsa precisão é mais perigosa do que a dúvida assumida.
NA PRÁTICA
Imagine uma casa dos anos 1980 que será reformada. O cliente entrega as plantas originais e o projeto prevê integrar sala e cozinha com uma grande abertura.
No desenho antigo, a parede parece simples.
Durante o levantamento, porém, ela apresenta espessura diferente da indicada e surgem indícios de que pode participar do sistema estrutural. Ao mesmo tempo, existe um quadro elétrico instalado em um trecho que a planta antiga não registrava.
Nesse momento, o projeto ainda pode ser revisto com método.
Agora imagine descobrir tudo isso depois da demolição começar.
A decisão arquitetônica é interrompida, a estrutura precisa ser analisada emergencialmente, o quadro pode exigir remanejamento, disciplinas precisam ser revistas, prazo e custo aumentam.
O problema parece ter nascido na obra.
Mas começou quando o projeto aceitou como realidade uma informação que nunca havia sido confirmada em campo.
Do cadastro ao projeto executivo
O levantamento cadastral não é um documento que desaparece depois do Estudo Preliminar.
Ele continua acompanhando o projeto.
No Executivo de uma reforma, a documentação precisa permitir que a obra compreenda com clareza o que existe e permanece, o que será removido, o que será adaptado e o que será construído.
A convenção gráfica pode variar conforme o padrão adotado pelo escritório, mas o princípio não muda: o projeto precisa distinguir condição existente de intervenção proposta.
Porque a base cadastral não serve apenas ao arquiteto.
Ela pode alimentar estrutura, elétrica, hidrossanitário, climatização, interiores, detalhamento e planejamento da obra.
Quando você entrega um cadastro a outro projetista, está implicitamente dizendo: “é sobre essa realidade que vamos trabalhar”.
Por isso, antes de transformar uma edificação, é preciso conhecê-la suficientemente bem.
Não perfeitamente.
Mas o bastante para saber o que é fato, o que veio de documento e o que ainda precisa ser confirmado.
NO PRÓXIMO ARTIGO
Depois de olhar para aquilo que existe sobre o terreno, falta investigar uma camada que não aparece na planta, na fachada nem no levantamento cadastral.
Ela está abaixo da superfície, e pode alterar fundações, estrutura, custo e até decisões já tomadas no projeto.
No próximo artigo, vamos falar sobre sondagem geotécnica e sobre o que o solo pode obrigar o arquiteto a reconsiderar.
Texto de Álvaro Letelier
